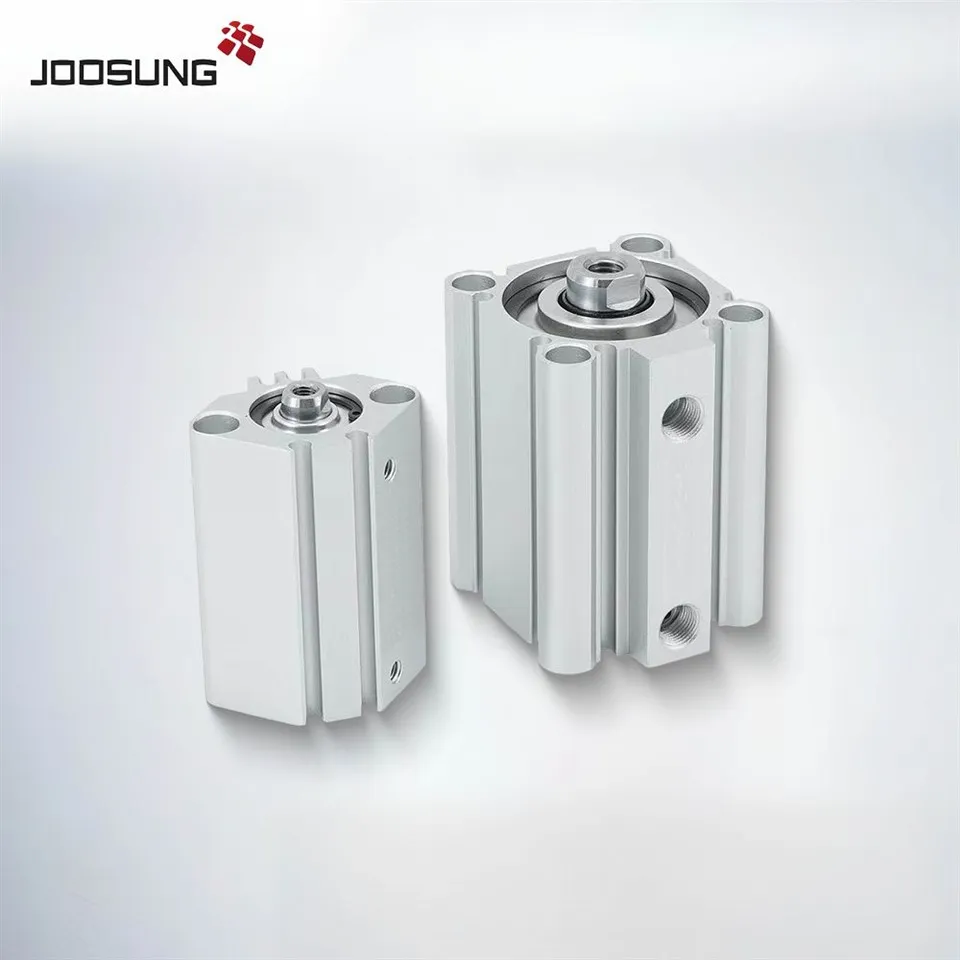

МанайCQ2 цувралын авсаархан пневматик цилиндрдагаж мөрдөхISO 15552 (өмнө нь ISO 6431)стандарт бөгөөд салбарын хамгийн уян хатан зохицуулагчийн нэг юм. Цооногийн хэмжээтэй12 мм-ээс 200 мм хүртэлмөн шинээр зохион бүтээсэн байгууллага нь5-13% хөнгөн, CQ2 цилиндрүүд нь автоматжуулалтын системд хосгүй уян хатан байдлыг санал болгодог.
Үүний ачаархэт -богино нийт уртболондөрвөн гадаргуугийн автомат{0}}ховил солих, CQ2 нь суурилуулсан мэдрэгчээс хөндлөнгөөс оролцохгүйгээр нарийн шугаман хөдөлгөөнийг өгдөг. Стандарт эрэгтэй эсвэл эмэгтэй саваа-утасны загвар нь нийцтэй байдлыг хангадаг бол нэмэлт угсралтын хувилбарууд (C-суурь, хөл, фланц) нь янз бүрийн суурилуулалтын хэрэгцээг хангадаг. Сав баглаа боодлын автоматжуулалт, роботын EOAT систем,-болон байрлуулах-нэгжүүд, эргономик бэхэлгээний загварт тохиромжтой.
|
CQ2 цувралын пневматик цилиндрийг хэрхэн захиалах вэ |
|||||
|
CQ2 |
B |
6 |
10 |
D |
M |
|
CDQ2: соронзтой |
Суурилуулалт |
Цооногийн хэмжээ |
Цилиндрийн цохилт |
Үйлдэл |
Биеийн сонголт |
|
Б:-цоорхой/толгой |
4 |
5 10 |
Д:Давхар жүжиг |
Nil: Саваа төгсгөлийн эмэгтэй утас |
|
|
6 |
15 20 |
C: Резинэн бампертай |
|||
|
10 |
25 30 |
Б: Саваа төгсгөлийн эр утас |
|||
Таны автоматжуулалтын загварт өндөр{0}}хүчин чадалтай авсаархан идэвхжүүлэгч хэрэгтэй байна уу?
МанайCQ2 Цуврал Давхар{1}}Үйлчилдэг цилиндрISO нийцтэй, хэт-авсаархан хэмжээ, мэдрэгч-холбох уян хатан байдал, өргөн нүхний сонголтуудыг санал болгодог.
OEM/ODM тохируулга хийх боломжтой
Дэлхий даяар хурдан хүргэлт
Мэдээллийн хуудас, CAD зураг, захиалгат үнийн санал авах бол өнөөдөр бидэнтэй холбогдоно уу!
|
Үзүүлэлтүүд |
|||||
|
Пневматик төрөл |
|||||
|
Цооногийн хэмжээ [мм] |
4 |
6 |
10 |
||
|
Үйлдэл |
Давхар үйлдэлтэй, Нэг саваа |
||||
|
Шингэн |
Агаар |
||||
|
Нотлох дарамт |
1.0 МПа |
||||
|
Үйл ажиллагааны хамгийн их даралт |
0.7 МПа |
||||
|
Ажлын хамгийн бага даралт |
0.15 МПа |
0.1 МПа |
|||
|
Орчны болон шингэний температур |
Автомат солих соронзгүй: -10-аас 70 градус |
Хөлдөхгүй |
|||
|
Тосолгоо |
Шаардлагагүй(тосолгоогүй-) |
||||
|
Поршений хурд |
50-аас 500 мм/с хүртэл |
||||
|
Зөвшөөрөгдөх кинетик |
Дэргүй |
0.9×10-3 |
2.2x10-3 |
5.9×10-3 |
|
|
Резинэн бампертай |
7.5×10-3 |
12.0×10-3 |
51.6×10-3 |
||
|
Цус харвалтын уртын хүлцэл |
+1.0 мм*1 |
||||
|
Цуврал загвар |
Боломжтой загварууд |
|
CQ2B12 цуврал |
CQ2B12-5D, CQ2B12-10D, CQ2B12-15D, CQ2B12-20D, CQ2B12-25D, CQ2B12-30D, CQ2B12-35D, CQ2B12-40D, CQ2B12-201D, CQ2B12-45D, CQ2B12-55D, CQ2B12-60D |
|
CQ2B16 цуврал |
CQ2B16-5D, CQ2B16-10D, CQ2B16-15D, CQ2B16-20D, CQ2B16-25D, CQ2B16-30D, CQ2B16-35D, CQ2B16-40D, CQ2B16-4206, CQ2B16-55D, CQ2B16-60D |
|
CQ2B20 цуврал |
CQ2B20-5D, CQ2B20-10D, CQ2B20-15D, CQ2B20-20D, CQ2B20-25D, CQ2B20-30D, CQ2B20-35D, CQ2B20-40D, CQ2B20-420D, CQ2B20-55D, CQ2B20-60D |
|
CQ2B25 цуврал |
CQ2B25-5D, CQ2B25-10D, CQ2B25-15D, CQ2B25-20D, CQ2B25-25D, CQ2B25-30D, CQ2B25-35D, CQ2B25-40D, CQ2B25-42D, CQ2B25-45D, CQ2B25-55D, CQ2B25-60D |
|
CQ2B32 цуврал |
CQ2B32-5D, CQ2B32-10D, CQ2B32-15D, CQ2B32-20D, CQ2B32-25D, CQ2B32-30D, CQ2B32-35D, CQ2B32-40D, CQ2B32-40D, CQ2B32-45D, CQ2B32-55D, CQ2B32-60D, CQ2B32-65D, CQ2B32-70D, CQ2B32-75D, CQ2B32-80D |
|
CQ2B40 цуврал |
CQ2B40-5D, CQ2B40-10D, CQ2B40-15D, CQ2B40-20D, CQ2B40-25D, CQ2B40-30D, CQ2B40-35D, CQ2B40-40D, CQ2B40-424D, CQ2B40-55D, CQ2B40-60D, CQ2B40-65D, CQ2B40-70D, CQ2B40-75D, CQ2B40-80D |
|
CQ2B50 цуврал |
CQ2B50-5D, CQ2B50-10D, CQ2B50-15D, CQ2B50-20D, CQ2B50-25D, CQ2B50-30D, CQ2B50-35D, CQ2B50-40D, CQ2B50-425D, CQ2B50-55D, CQ2B50-60D, CQ2B50-65D, CQ2B50-70D, CQ2B50-75D, CQ2B50-80D |
|
CQ2B63 цуврал |
CQ2B63-5D, CQ2B63-10D, CQ2B63-15D, CQ2B63-20D, CQ2B63-25D, CQ2B63-30D, CQ2B63-35D, CQ2B63-40D, CQ2B63-40D, CQ2B63-45D, CQ2B63-55D, CQ2B63-60D, CQ2B63-65D, CQ2B63-70D, CQ2B63-75D, CQ2B63-80D |
|
CQ2B80 цуврал |
CQ2B80-5D, CQ2B80-10D, CQ2B80-15D, CQ2B80-20D, CQ2B80-25D, CQ2B80-30D, CQ2B80-35D, CQ2B80-40D, CQ2B80-420D, CQ2B80-55D, CQ2B80-60D, CQ2B80-65D, CQ2B80-70D, CQ2B80-75D, CQ2B80-80D |
|
Цуврал загвар |
Боломжтой загварууд |
|
CDQ2B12 цуврал |
CDQ2B12-5D, CDQ2B12-10D, CDQ2B12-15D, CDQ2B12-20D, CDQ2B12-25D, CDQ2B12-30D, CDQ2B12-35D, CDQ2B12-40D, CDQ2B12-40D, CDQ2B12-45D, CDQ2B12-45D CDQ2B12-55D, CDQ2B12-60D |
|
CDQ2B16 цуврал |
CDQ2B16-5D, CDQ2B16-10D, CDQ2B16-15D, CDQ2B16-20D, CDQ2B16-25D, CDQ2B16-30D, CDQ2B16-35D, CDQ2B16-40D, CDQ2B16-40D, CDQ2B16-45D, CDQ2B16-45D CDQ2B16-55D, CDQ2B16-60D |
|
CDQ2B20 цуврал |
CDQ2B20-5D, CDQ2B20-10D, CDQ2B20-15D, CDQ2B20-20D, CDQ2B20-25D, CDQ2B20-30D, CDQ2B20-35D, CDQ2B20-40D, CDQ2B20-40D, CDQ2B20-450, CDQ2B20-450 CDQ2B20-55D, CDQ2B20-60D |
|
CDQ2B25 цуврал |
CDQ2B25-5D, CDQ2B25-10D, CDQ2B25-15D, CDQ2B25-20D, CDQ2B25-25D, CDQ2B25-30D, CDQ2B25-35D, CDQ2B25-40D, CDQ2B25-40D, CDQ2B25-45D, CDQ2B25-45D CDQ2B25-55D, CDQ2B25-60D |
|
CDQ2B32 цуврал |
CDQ2B32-5D, CDQ2B32-10D, CDQ2B32-15D, CDQ2B32-20D, CDQ2B32-25D, CDQ2B32-30D, CDQ2B32-35D, CDQ2B32-40D, CDQ2B32-40D, CDQ2B32-45D, CDQ2B32-45D, CDQ2B32-45D CDQ2B32-55D, CDQ2B32-60D, CDQ2B32-65D, CDQ2B32-70D, CDQ2B32-75D, CDQ2B32-80D |
|
CDQ2B40 цуврал |
CDQ2B40-5D, CDQ2B40-10D, CDQ2B40-15D, CDQ2B40-20D, CDQ2B40-25D, CDQ2B40-30D, CDQ2B40-35D, CDQ2B40-40D, CDQ2B40-40D, CDQ2B40-40D, CD02-45D CDQ2B40-55D, CDQ2B40-60D, CDQ2B40-65D, CDQ2B40-70D, CDQ2B40-75D, CDQ2B40-80D |
|
CDQ2B50 цуврал |
CDQ2B50-5D, CDQ2B50-10D, CDQ2B50-15D, CDQ2B50-20D, CDQ2B50-25D, CDQ2B50-30D, CDQ2B50-35D, CDQ2B50-40D, CDQ2B50-40D, CDQ2B50-45D, CDQ2B50-45D CDQ2B50-55D, CDQ2B50-60D, CDQ2B50-65D, CDQ2B50-70D, CDQ2B50-75D, CDQ2B50-80D |
|
CDQ2B63 цуврал |
CDQ2B63-5D, CDQ2B63-10D, CDQ2B63-15D, CDQ2B63-20D, CDQ2B63-25D, CDQ2B63-30D, CDQ2B63-35D, CDQ2B63-40D, CDQ2B63-40D, CDQ2B63-45D, CDQ2B63-45D, CDQ2B63-45D CDQ2B63-55D, CDQ2B63-60D, CDQ2B63-65D, CDQ2B63-70D, CDQ2B63-75D, CDQ2B63-80D |
|
CDQ2B80 цуврал |
CDQ2B80-5D, CDQ2B80-10D, CDQ2B80-15D, CDQ2B80-20D, CDQ2B80-25D, CDQ2B80-30D, CDQ2B80-35D, CDQ2B80-40D, CDQ2B80-40D, CDQ2B80-45D, CDQ2B80-45D CDQ2B80-55D, CDQ2B80-60D, CDQ2B80-65D, CDQ2B80-70D, CDQ2B80-75D, CDQ2B80-80D |
